1、电能表具有远红外（带38KHz调制解调红外信号）抄表功能;

2、JDR-10D为RS485转远红外（带38KHz调制解调红外信号）透明传输设备;

3、DTU（CDAA05A）（数据传输单元）下行通信为RS485，上行通信为4G/3G/2G或者WIFI;

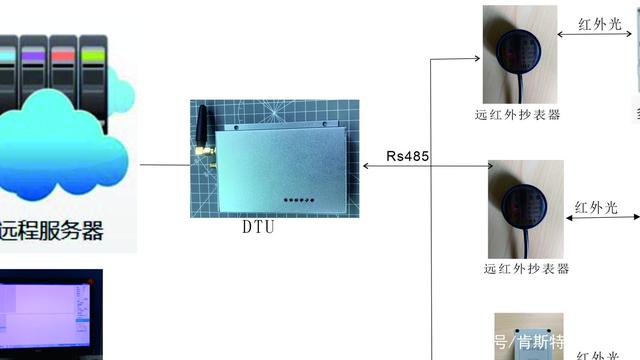

4、DTU与指定的远程服务器连接，用户终端通过访问远程服务器将抄表数据转发到DTU，DTU收到数据后通过RS485总线将数据转成红外信号再发到相应的电表，电表识别了相关报文后返回的数据通过远红外抄表器将红外信号转换成RS485数据返回DTU，DTU再将相关数据回传到远程服务器，远程服务器再将数据传回客户端，从而实现远程实时数据抄表功能。

二、现场应用

在计量电能表箱完全封闭，而且无法开启任何封印的情况下，要实现电能表电能相关数据实时采集，那么使用JDR-10D加DTU来实现远程抄表数据是最佳解决方案。

如何利用DTU和JDR-10D实现在不开计量箱时能抄到电能表相关的实时数据？具体操作步骤如下：

1、首先确定仪表是否具备红外通信功能。

现在大部分的国网表和南网表都具有远红外通信功能。
2、固定红外抄表器

通过用3M胶将红外抄表器固定在电表柜上。在选择安装位置时最好先用激光笔定位，使收发两端处于垂直轴心线上。收发端的距离越短越好，最长不宜超过5米，0.5米以内通信效果最佳。柜式安装的仪表（比较密集），距离越短则越减少信道间重叠干扰。

如下图，先将3M胶的一面固定在红外抄表器上，另外一面固定在电表柜上。在安装过程中，务必注意不要装歪，尤其是用3M胶固定方式时更要注意，尽量使收发轴线垂直于收发平面。也要留意柜门玻璃和表盘透明面板的镜面反射效应。3、设置好DTU相关参数

3.1 上行通信为4G的则需要设置服务器IP、端口号、APN等相关参数，再将DTU与下行RS485总线与红外抄表器的RS485总线相连接。待DTU的4G通信模块正常上线后，客户端软件就能通过服务器进行相应的抄表操作了。

3.2 上行通信为WIFI的则需要设置服务器IP、端口号、要接入的WIFI名和WIFI对应的密码等相关参数，再将DTU与下行RS485总线与红外抄表器的RS485总线相连接。待DTU的WIFI通信模块正常接入到无线网络后，客户端软件就能通过服务器进行相应的抄表操作了。
